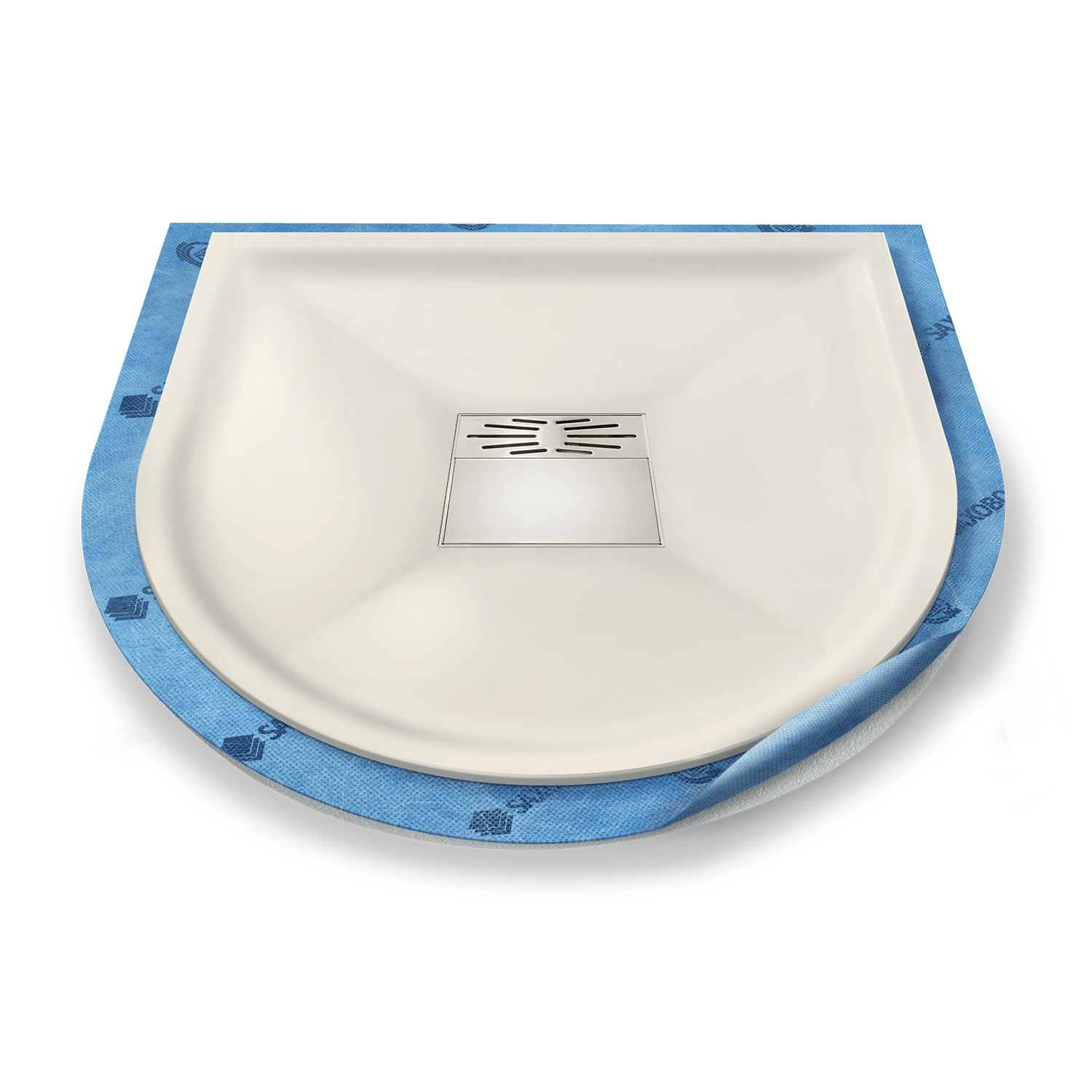

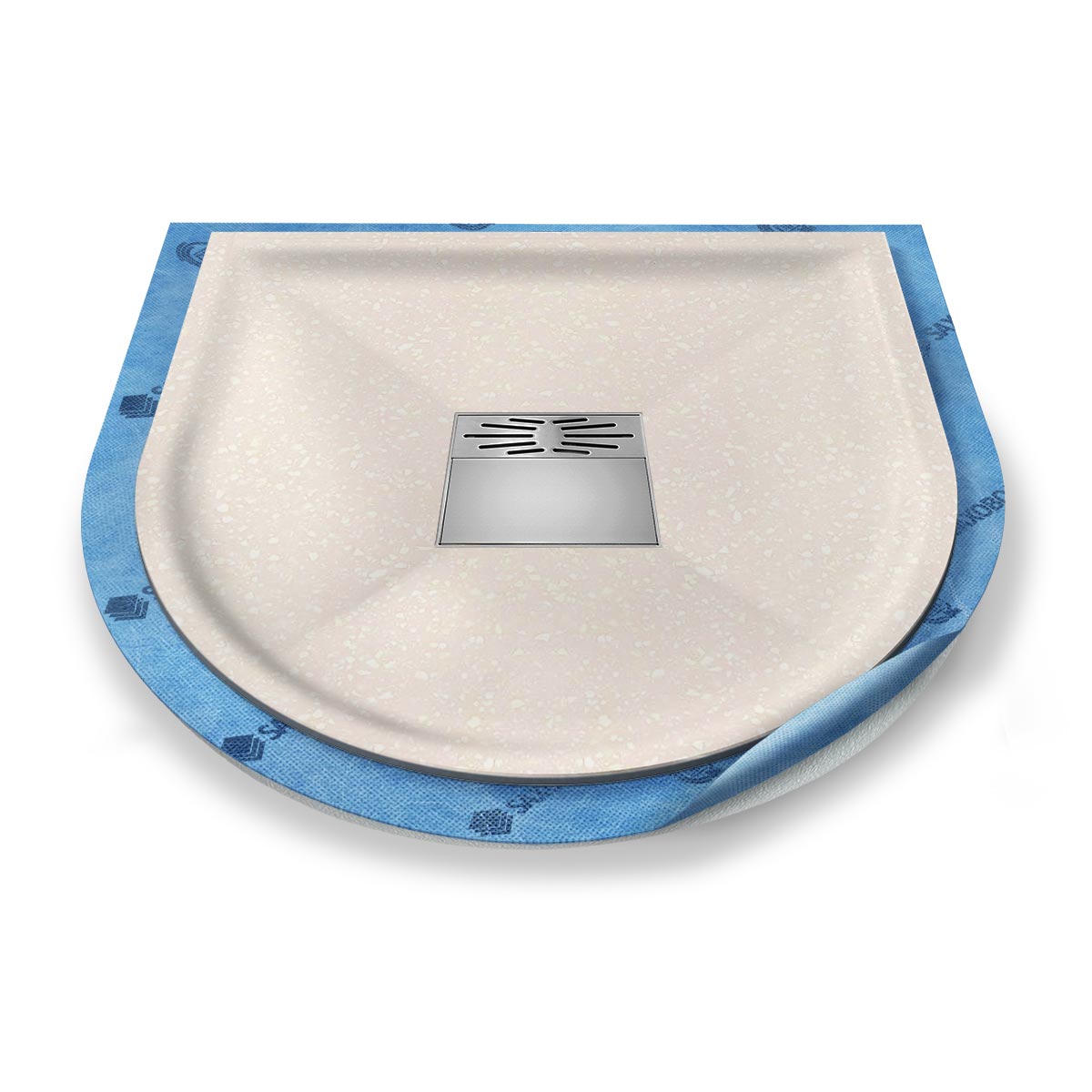

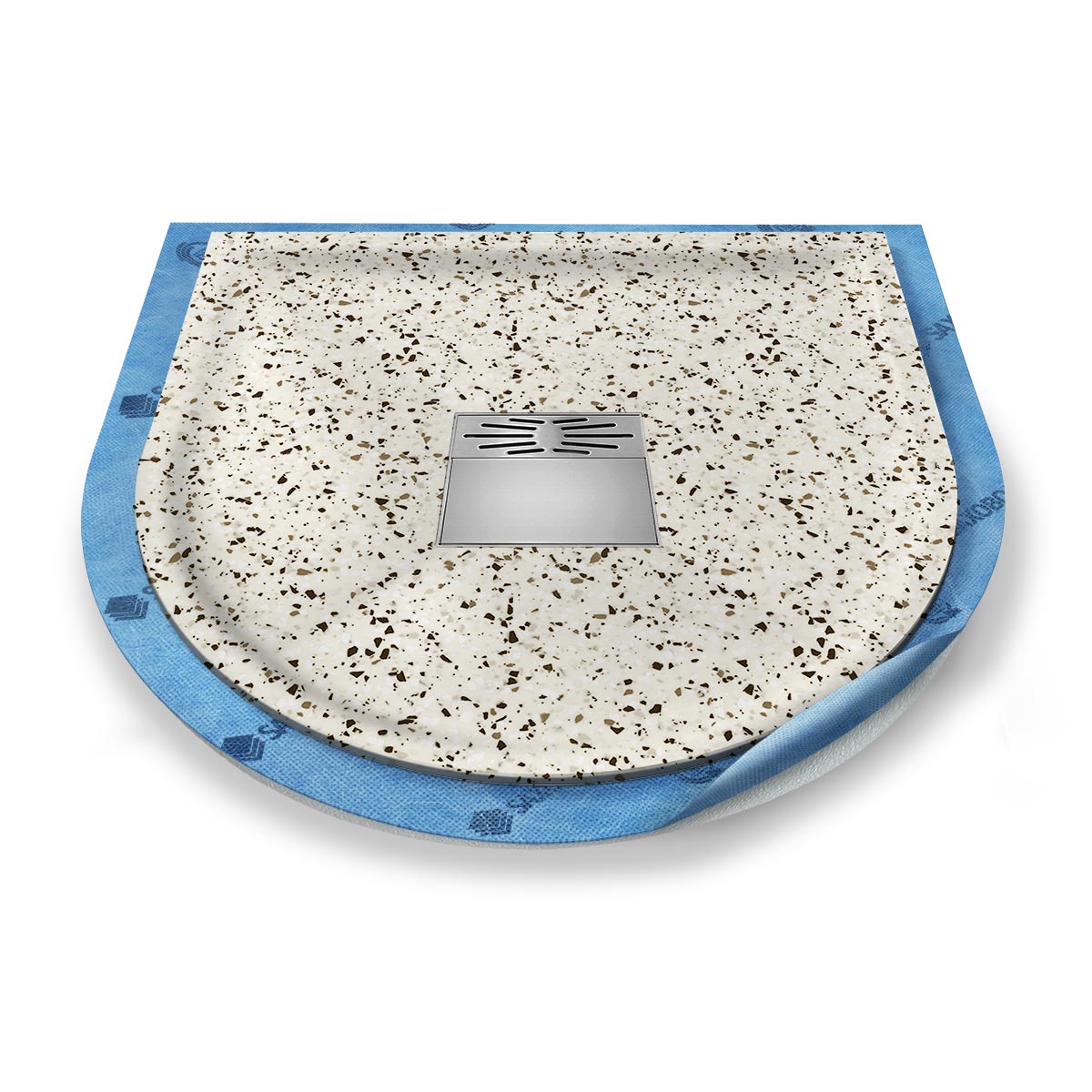

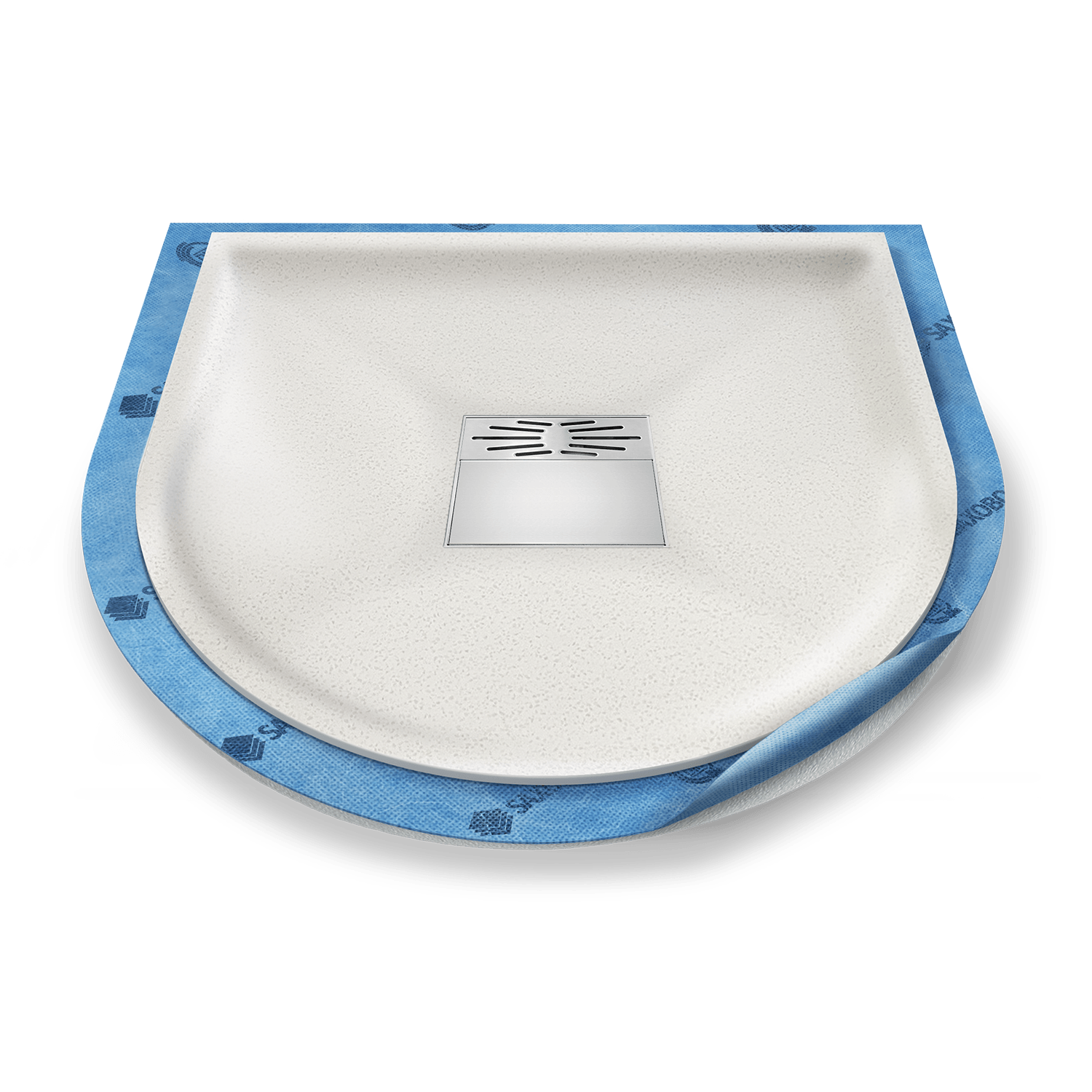

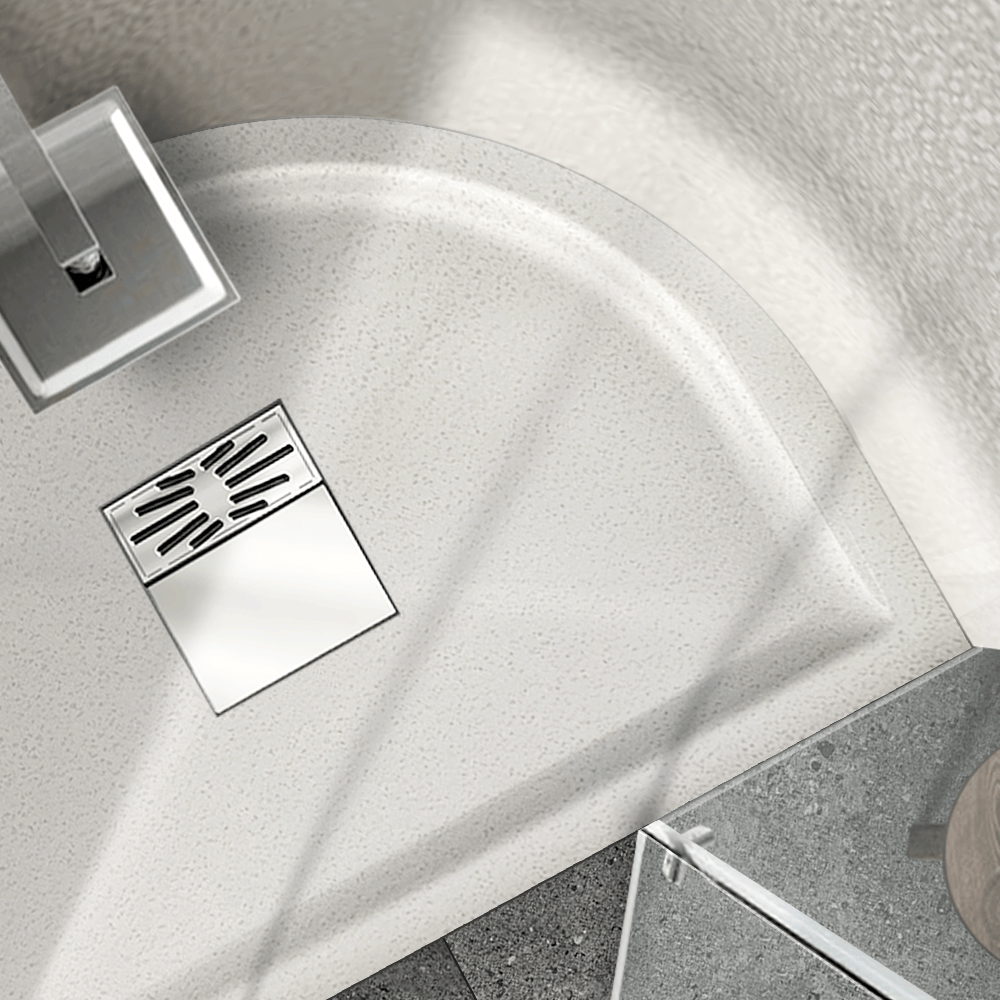

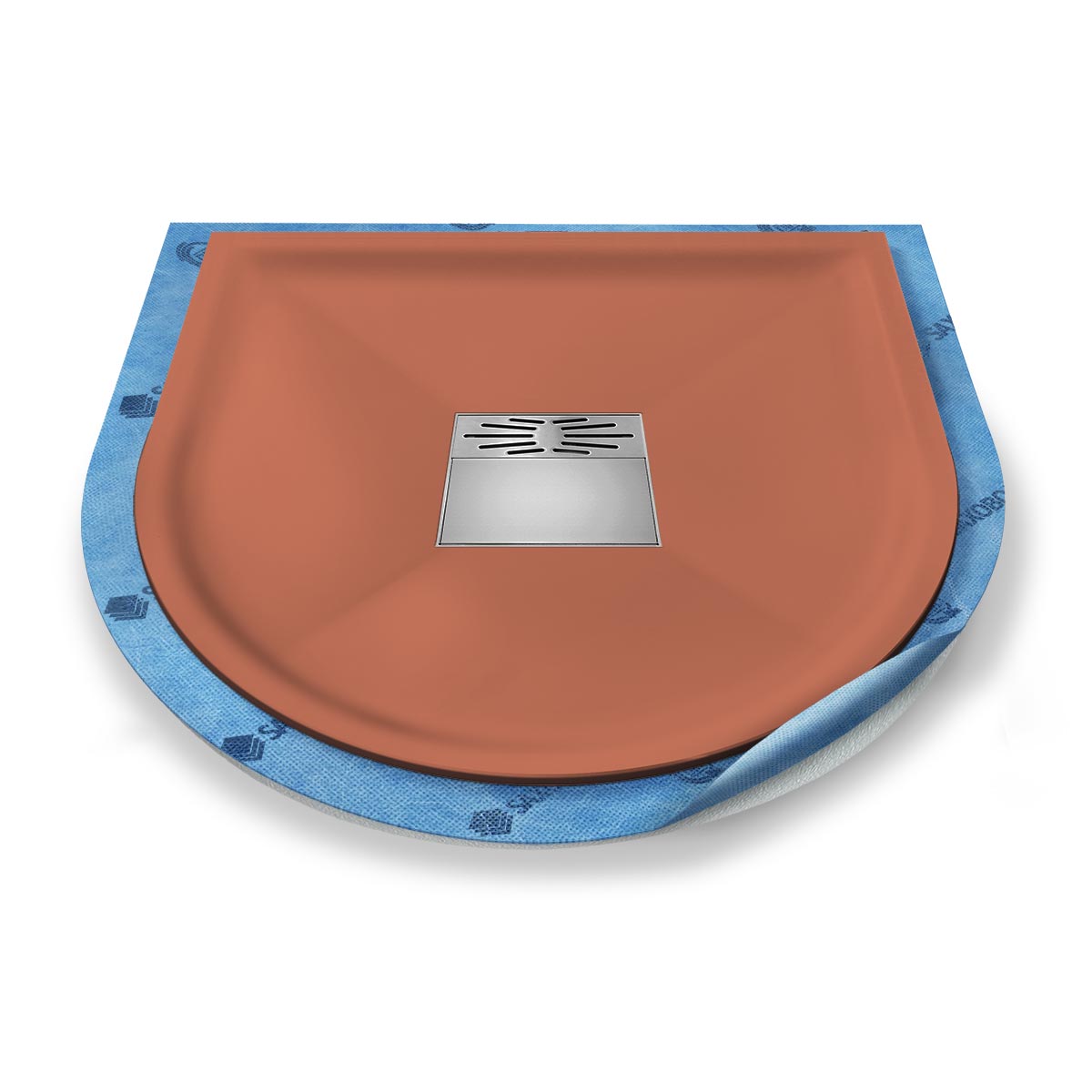

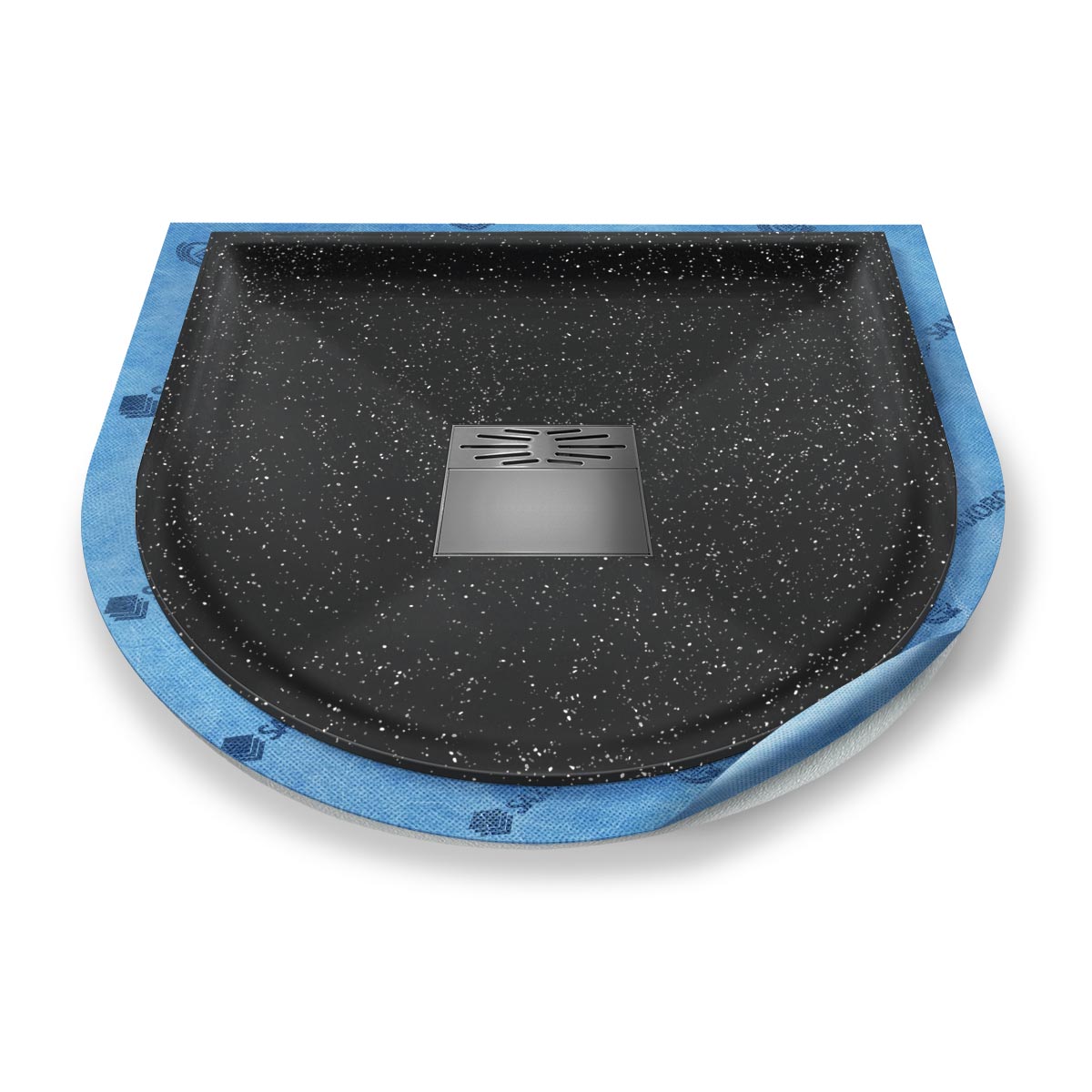

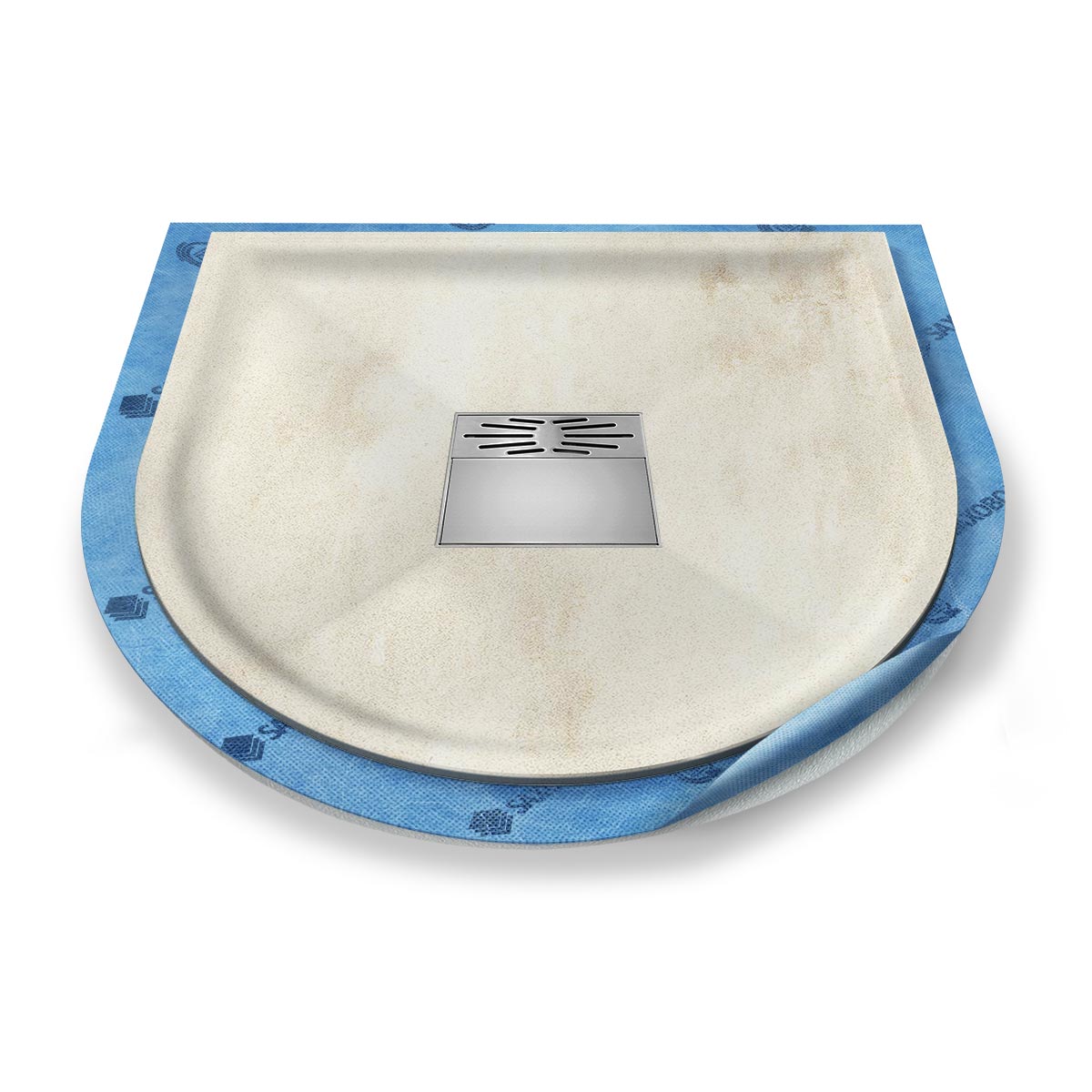

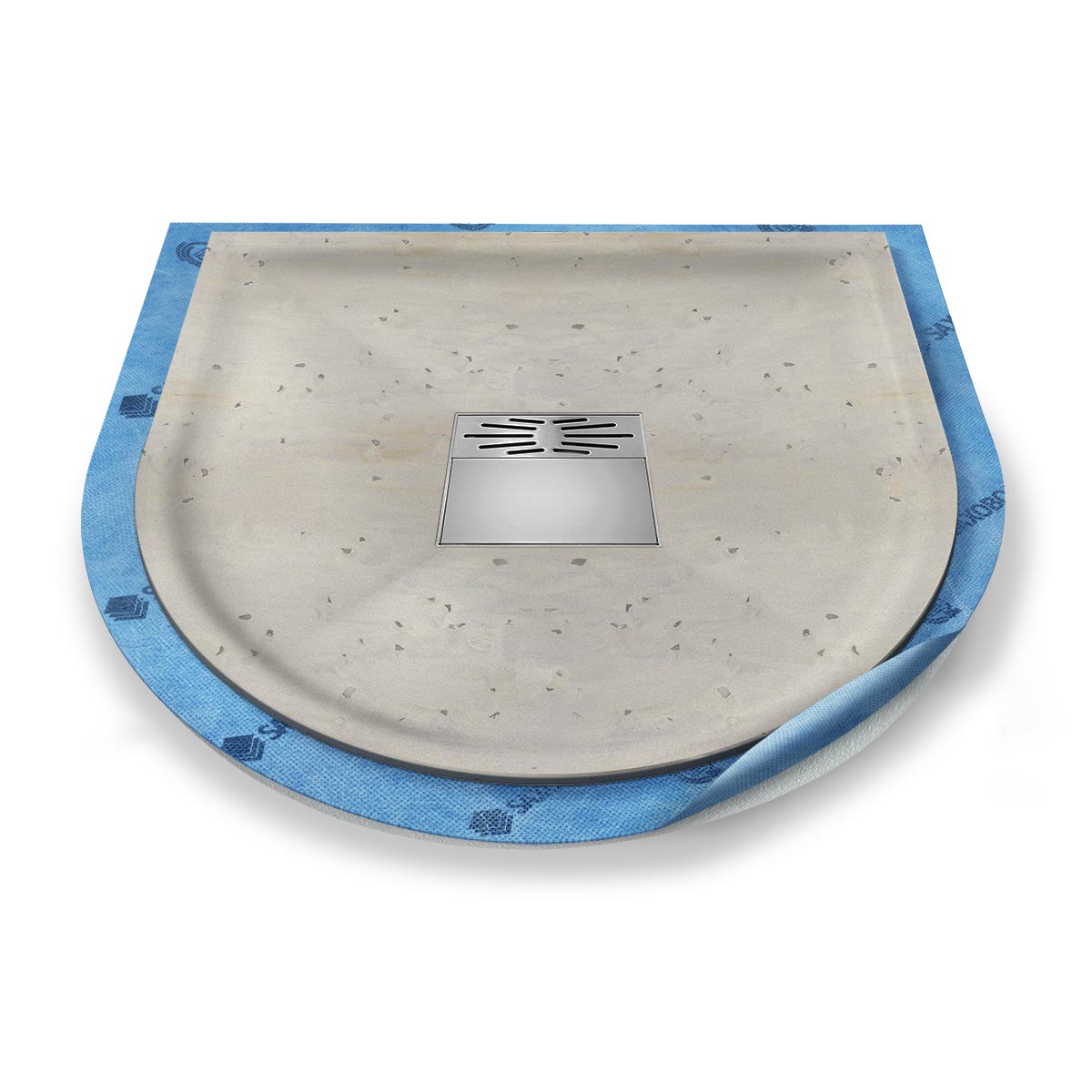

Halbkreis-Duschwanne tief Pumpensystem aus Mineralwerkstoff

Artikelnummer: SAX16160.1

Beschreibung

Diese tiefe Duschwanne mit integriertem Pumpensystem ist perfekt für den Einbau in begehbare Duschen geeignet. Sie kann sowohl bodeneben als auch auf dem Boden aufstehend eingebaut werden.

Optionale Abkantung

Bei auf dem Boden aufstehenden Einbau empfiehlt sich die Option "Abkantung". Hierbei wird eine seitliche Verblendung aus Mineralwerkstoff an der Duschwanne aufgebracht. So bildet die herausstehende Wanne ein einheitliches Gesamtbild. Alternativ können die Seiten befliest oder anderweitig verkleidet werden.

Lieferumfang

Saxoboard® Bodenelement mit Mineralwerkstoff
Unterbauelement (falls gewählt)
1 Plancofix Plus Pumpensystem
1 Einbauanleitung

Einbautiefe

Bei waagerechtem Abgang: 6 - 14 cm (je nach Wahl Unterbauelement)

Oberfläche

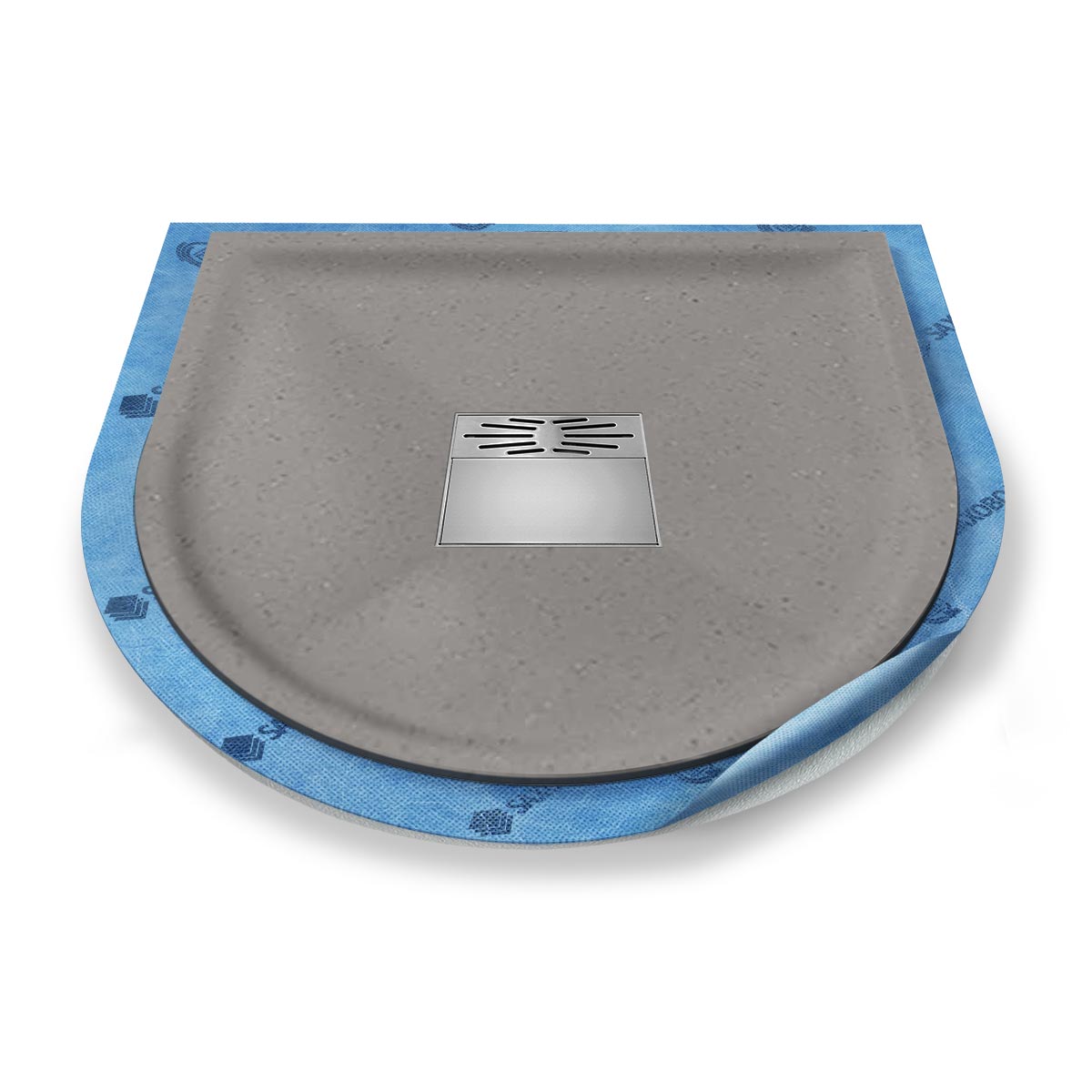

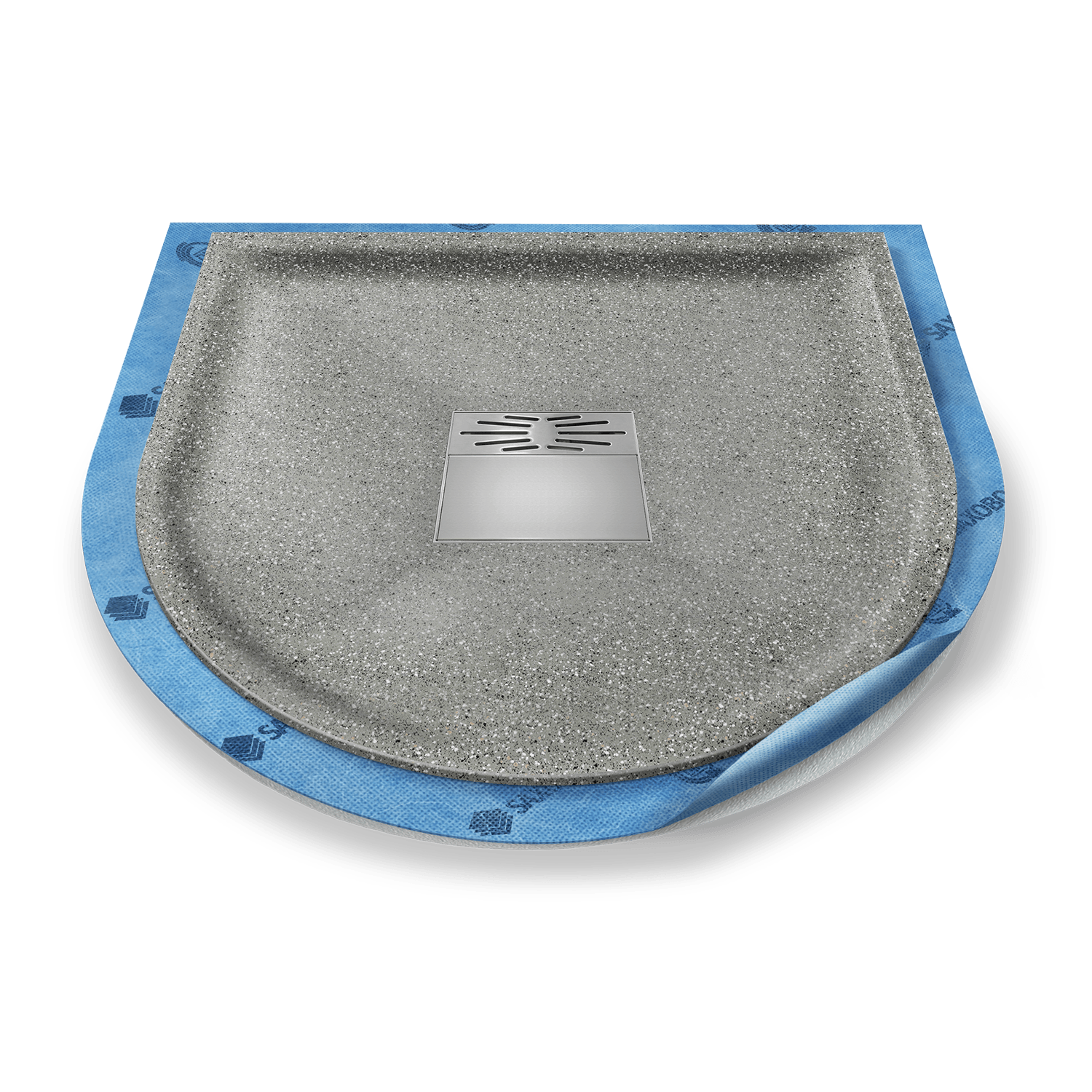

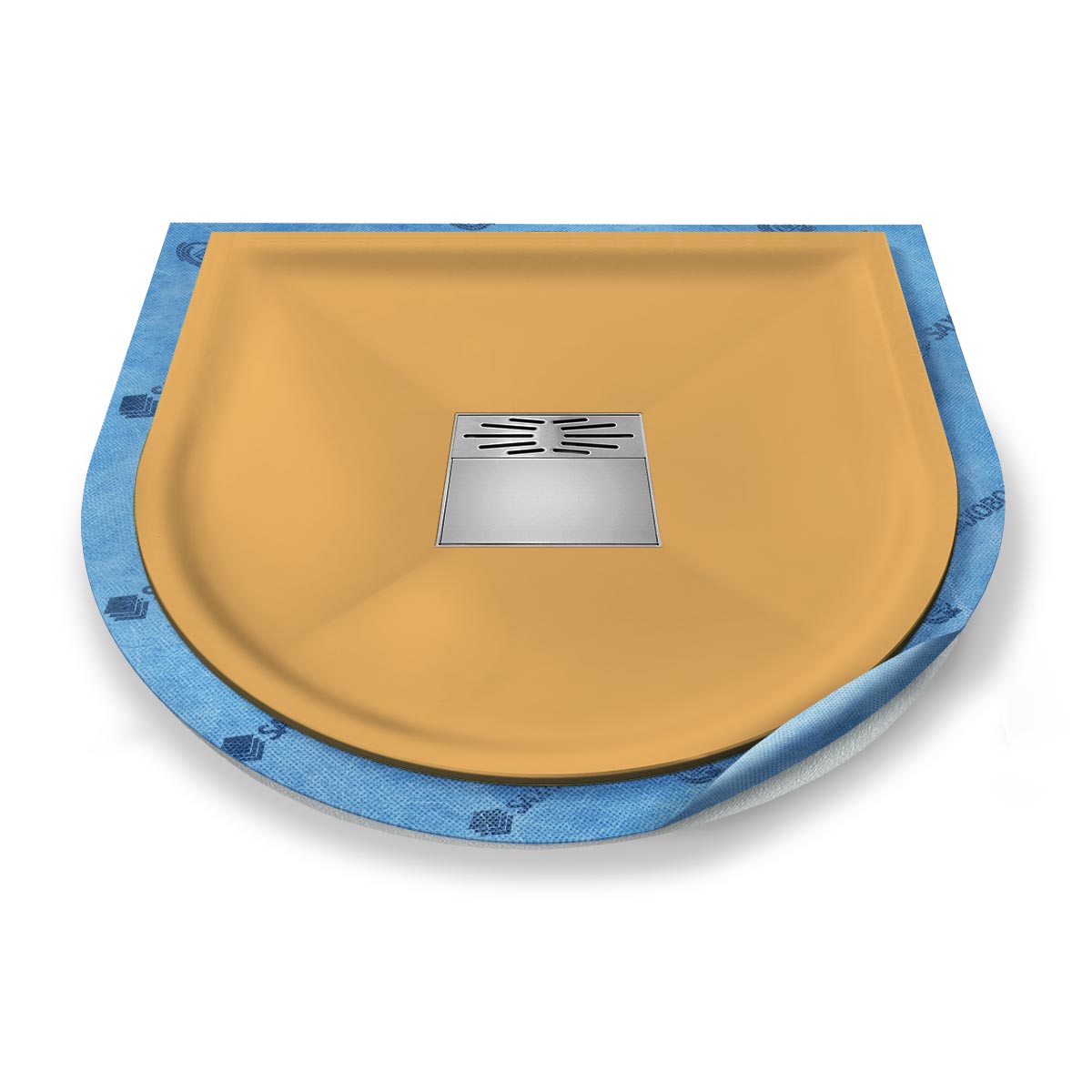

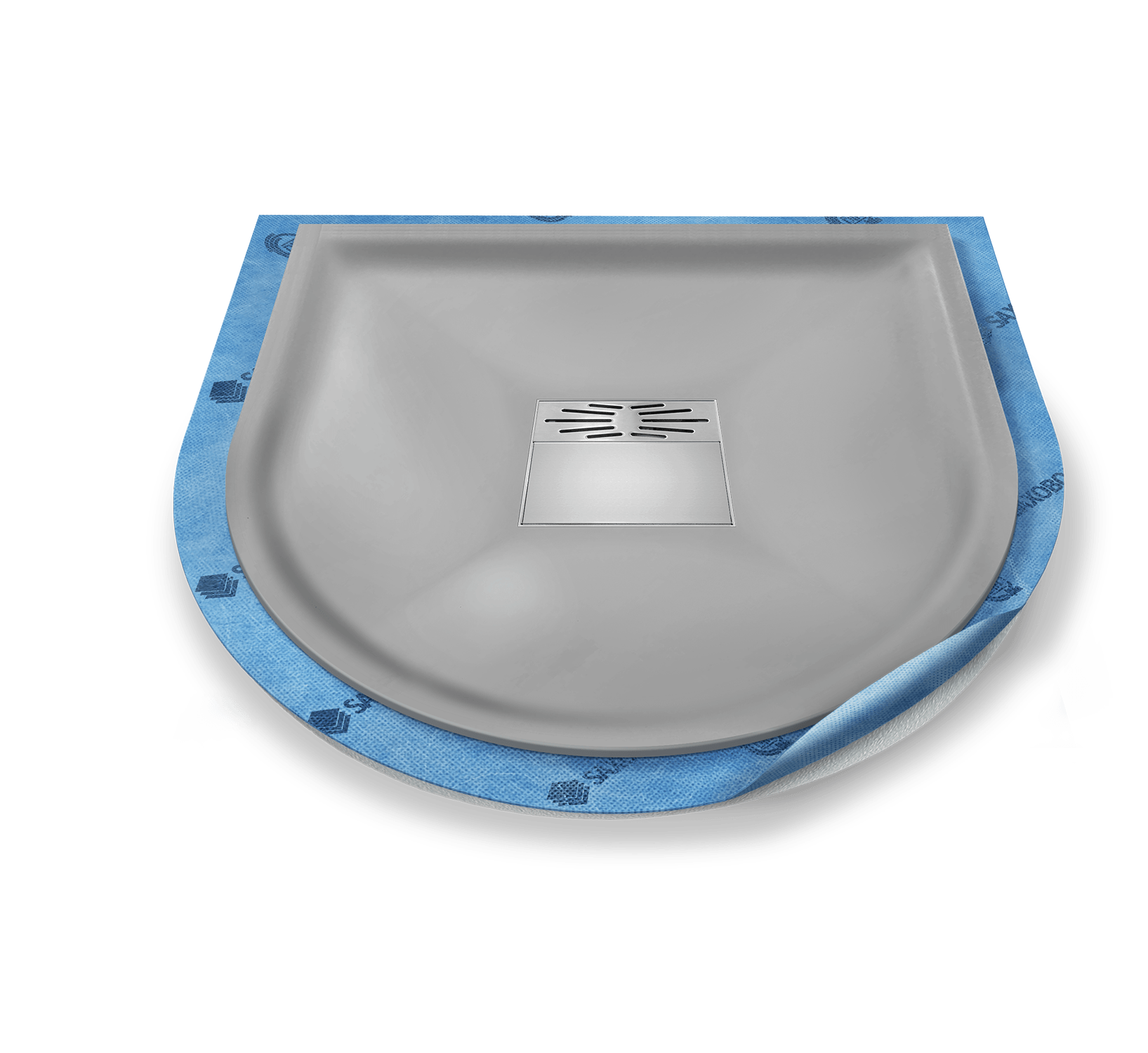

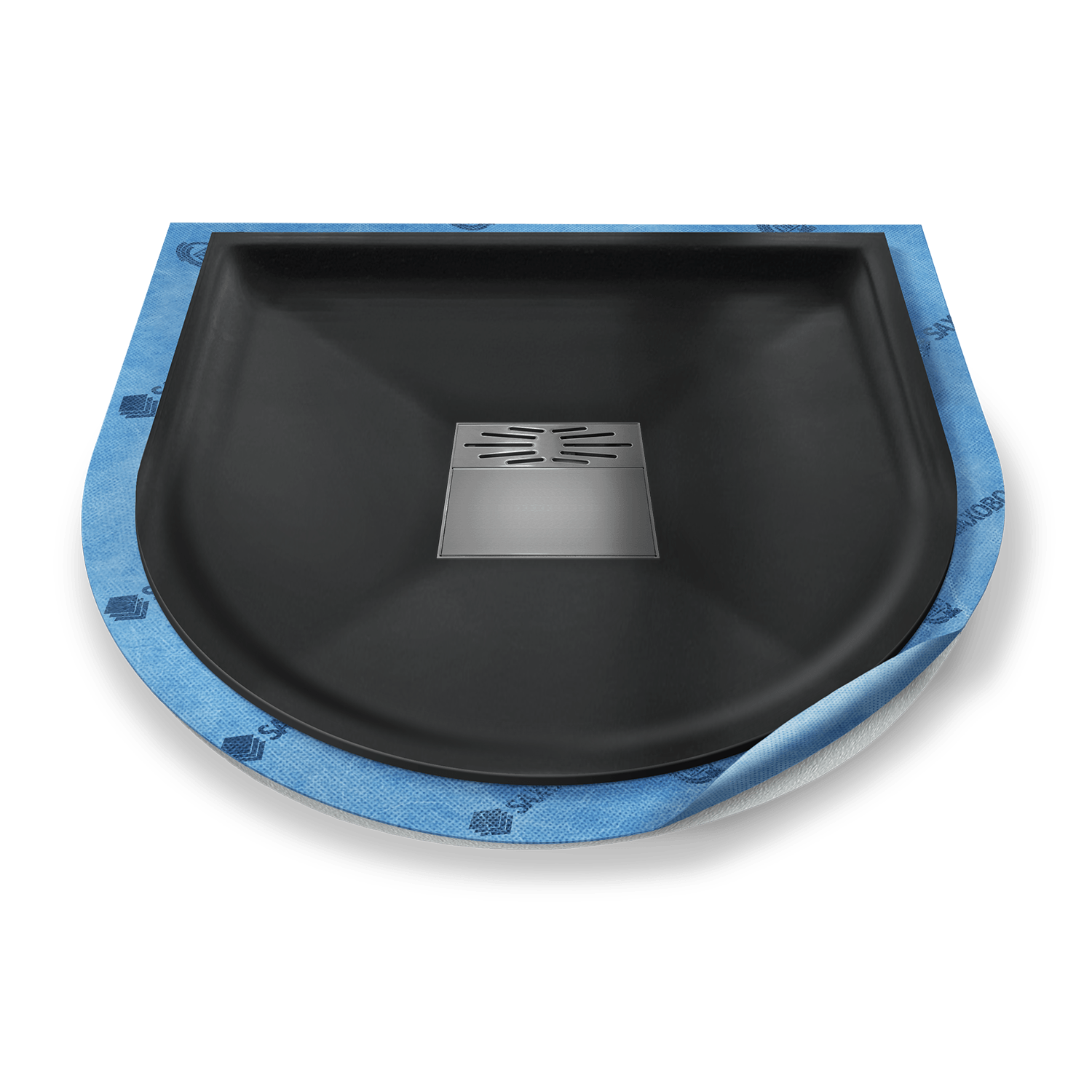

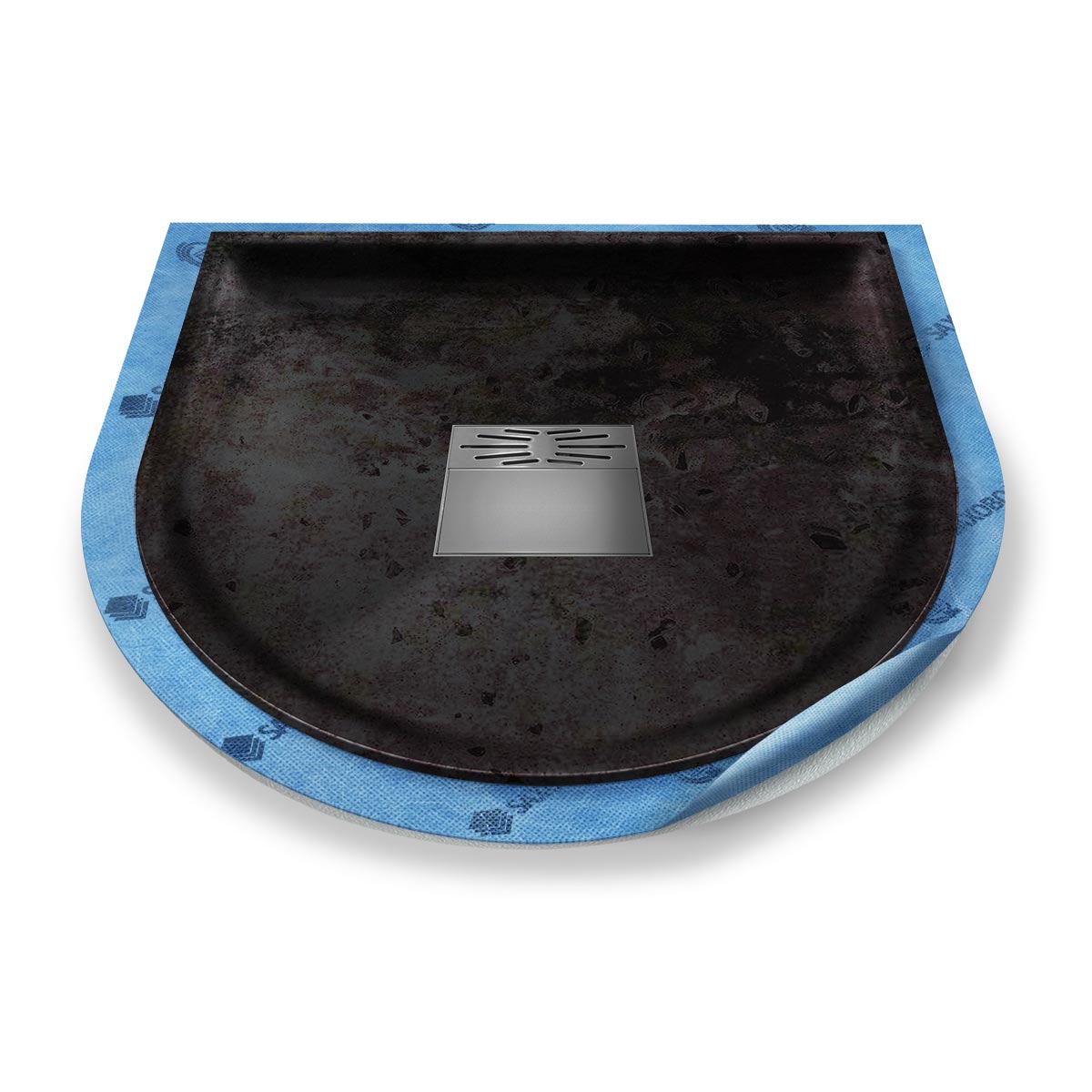

Die Oberfläche aus hochwertigem Mineralwerkstoff ist formschön und in homogenem Weiß (RAL 9016) , grau (RAL 7035) oder schwarz (RAL 8022) sowie weiteren Farbtönen erhältlich.

Mineralwerkstoff-Duschwannen

formschöne, homogene Oberfläche
nahtlose Verbindungen möglich, hygienisch und porenlos
inkl. Jung Pumpensystem Plancofix Plus
besonders langlebig und farbecht
sehr stabil und Rollstuhl befahrbar
säurebeständig, kratz- und stoßfest
Sonderanfertigungen in kurzer Zeit möglich

Als Grundlage für das Duschbecken dient wasserundurchlässiges expandiertes Polystyrol (EPS Hartschaum), auf welchem eine durchgehende Mineralwerkstoff-Oberfläche aufgebracht ist. Dabei ist das wichtige Ablaufgefälle schon in der Duschtasse integriert. Diese Form ermöglicht eine elegante und barrierfreie Dusche in hochwertigster Ausführung und kompromisslosem Design.

Ablauf und Einbauhöhe

Das tiefe Duschelement mit Plancofix Pumpensystem profitiert von einer minimalen Gesamteinbautiefe. Dabei ist die Plancofix Jung Pumpe schon vormontiert. Auch sind die Abdichtungs- und Entkopplungsbahn bereits ab Werk integriert. Es ist umlaufend ein 7 cm Randüberstand der wasserdichten Abdichtbahn integriert. Dieser dient zur Abdichtung an angrenzende Bauteile wie Wand- und Boden.

Gesamteinbautiefen

Die Gesamteinbautiefe setzt sich zusammen aus der Stärke des Duschelementes und der Höhe des Pumpensystems. Das Duschelement ist im Randbereich 6 cm stark (Duschelement 5 cm + 1 cm Mineralwerkstoffplatte). Dabei steht die Pumpe unten 8 cm raus. Sie können optional (kostenlos) ein Unterbauelement bis 10 cm Stärke mit dazu bestellen. Dies wird dann mit dem Untergrund und dem Duschelement verklebt. In dem Unterbauelement ist die Aussparung der Pumpe bereits werkseitig integriert. Sie müssen nur noch Ihre Rohrleitung mit einem Cuttermesser oder einer Stichsäge aus dem Unterbauelement ausschneiden.

Der Anwendung mit überdurchschnittlichen Punktbelastungen (z.B. Einsatz eines Duschstuhls oder Rollstuhls) ist die Mineralwerkstoff-Oberfläche gewachsen.

Freiheiten beim Einbau der Dusche und der Ablaufposition

Das zur Duschwanne gehörige Ablaufsystem bietet alle Optionen bei Einbau und Positionierung.

Die Position des Punktablaufs innerhalb der Dusche ist frei wählbar. Wenn Sie mögen, können Sie den Punktablauf nicht nur mittig, sondern auch am Rand platzieren. Wählen Sie dazu die Option dezentrale Abflussposition.

Plancofix Plus Pumpe von Jung Pumpen JP47014

Einbautiefe der Pumpe 8 cm (mit Dämmwanne 9 cm)
optimale Schallentkopplung durch Dämmwanne (< 30 dB)
für Duschen bis 20 l/min
Druckleitung 1 Zoll
Ablaufabdeckung befliesbar oder Edelstahl (2in1)
elektrische Zuleitung 5 Meter Länge

Das Plancofix plus Pumpensystem benötigt nur noch 8 cm Einbautiefe. Beim Einsatz der mitgelieferten Dämmwanne sind es 9 cm. Die Einsparung der Einbautiefe erfolgt aufgrund des Einsatzes eines etwas kleineren aber trotzdem leistungsstarken Synchronmotors mit verstopfungsfreier Hydraulik.

Der Motor besticht durch sein extrem leises Arbeiten. Die Geräuschentwicklung liegt unter 30 d(B)A und ist damit kaum wahrnehmbar.

Plancofix plus JP47014 ist keine Hebeanlage gem. DIN EN 12050-2, sondern wurde speziell für die Entwässerung von Duschen (max. 20 l/min) konstruiert. Der Zulauf aus der Dusche kann entweder direkt von oben über den Bodenablauf erfolgen oder seitlich über einen Anschlussstutzen (1 Zoll).

100% Dichtigkeit im Randbereich

Für eine absolute Dichtigkeit hat die Duschwanne ein aufgebrachtes Dichtvlies, welches ringsum einen 7 cm "Vlies Überstand" besitzt.

Der Überstand wird einfach an die Wand und den angrenzenden Boden geklebt. So wird eine 100-prozentige Dichtigkeit im Randbereich erreicht.

Einbauanleitung

Das Einbauvideo bezieht sich auf ein befliesbares Duschelement. Bei der bodenebenen Duschwanne ist der Einbau identisch. Die Befliesung entfällt jedoch, da bereits eine fertige weiße Oberfläche aus Mineralwerkstoff vorhanden ist.

Elektrische oder Warmwasser Bodenheizung vollintegriert (optional)

Auf Wunsch wird eine vollintegrierte elektrischer Fußbodenheizung werkseitig verbaut. Lediglich die Anschlusskabel schauen dann aus der Duschwanne heraus, welche nur noch an das vorhandene Stromnetz geschlossen werden müssen. Wenn Sie zu unseren Duschwannen eine Warmwasserheizung möchten, so müssten Sie uns bitte Ihr vorhandenes Rohr der Bodenheizung schicken. Wir integrieren dies dann vollständig in die Duschwanne. Die Anschlüsse dazu schauen an denen von Ihnen vorgegebenen Stellen raus (diese werden oben konfiguriert). Die in das Duschelement integrierte Heizung erhöht nicht die Einbauhöhe / Stärke des Duschelementes.

Zur elektrischen Bodenheizung erhalten Sie einen Thermostat zur komfortablen Regulierung der Bodentemperatur.

Eine Rückgabe dieser Duschelemente ist leider nicht möglich, da diese für Sie nach Bestellung individuell gefertigt werden.
